در دنیای امروز که اطلاعات و داده‌ها نقش اصلی را در زندگی شخصی و کاری ما دارند، زیرساخت‌های ارتباطی اهمیت زیادی پیدا کرده‌اند. تجهیزات شبکه‌ای که این داده‌ها را انتقال می‌دهند، نیاز به سازماندهی دقیق دارند. اینجاست که رک‌ها وارد میدان می‌شوند. اما شاید برای شما سوال پیش آمده باشد که یونیت رک چه مفهومی دارد و چرا تا این حد اهمیت پیدا کرده است؟
تصور کنید قرار است تعداد زیادی تجهیزات مختلف را در یک فضای محدود بچینید. اگر معیاری برای اندازه‌گیری و نظم‌دهی وجود نداشته باشد، چه اتفاقی می‌افتد؟ قطعاً آشفتگی، آسیب‌دیدگی تجهیزات و حتی افت کیفیت شبکه را تجربه خواهیم کرد. اینجاست که مفهوم یونیت رک تبدیل به کلید نظم، مدیریت بهتر فضا و حفاظت از تجهیزات می‌شود.
یونیت در رک شبکه به چه معناست؟
زمانی که تجهیزات شبکه‌ای مانند سوئیچ‌ها، روترها یا سرورها نیاز به نصب در یک فضای مشخص دارند، رعایت نظم و ابعاد استاندارد اهمیت ویژه‌ای پیدا می‌کند. برای همین منظور، مفهومی به نام یونیت در رک شبکه شکل گرفته است. یونیت، واحدی برای اندازه‌گیری ارتفاع تجهیزات و رک‌های شبکه و رک دی وی آر محسوب می‌شود.
هر یونیت رک معادل ۴۴.۴۵ میلی‌متر یا ۱.۷۵ اینچ ارتفاع دارد. این اندازه استاندارد در سراسر جهان مورد استفاده قرار می‌گیرد و باعث می‌شود تولیدکنندگان بتوانند تجهیزات خود را بر اساس یک معیار واحد طراحی کنند. به این ترتیب، هنگام نصب دستگاه‌ها داخل رک، هماهنگی و نظم کامل حفظ می‌شود.
فرض کنید قصد دارید یک سرور رک‌مونت را در رک شبکه قرار دهید. اگر سرور شما ۲U فضا اشغال کند، یعنی برای نصب آن باید دو برابر ارتفاع یک یونیت را در نظر بگیرید. این قاعده‌ی ساده اما مهم، باعث می‌شود محاسبه فضا برای تجهیزات مختلف راحت‌تر شود.
شناخت مفهوم یونیت به شما کمک می‌کند هنگام انتخاب رک یا تجهیزات، تصمیم دقیق‌تری بگیرید. در صورتی که تعداد یونیت‌ها به درستی برآورد نشود، ممکن است در آینده با کمبود فضا یا مشکلات تهویه مواجه شوید. بنابراین آگاهی از این موضوع، در طراحی حرفه‌ای زیرساخت‌های شبکه نقش بسیار مهمی ایفا می‌کند.
انواع رک و تأثیر آن بر یونیت رک
رک‌ها در انواع مختلفی مانند رک‌های دیواری، ایستاده، دو‌پایه و چهارپایه طراحی می‌شوند. هر یک از این انواع، ویژگی‌ها و کاربردهای خاص خود را دارند که بر نحوه استفاده از یونیت رک تأثیر می‌گذارند. به عنوان مثال، رک‌های دیواری برای فضاهای محدود مناسب‌اند و معمولاً تعداد یونیت کمتری دارند، در حالی که رک‌های ایستاده فضای بیشتری برای تجهیزات فراهم می‌کنند.
در سال‌های اخیر، تحولاتی چشمگیر در طراحی و استفاده از یونیت رک در مراکز داده به وقوع پیوسته است. با افزایش نیاز به پردازش‌های هوش مصنوعی و برنامه‌های محاسباتی سنگین، رک‌ها باید توانایی پشتیبانی از تجهیزات با توان بالا را داشته باشند.یکی از پیشرفت‌های مهم، افزایش چگالی توان در رک‌ها است. در حالی که رک‌های سنتی توان مصرفی حدود ۵ تا ۱۰ کیلووات داشتند، رک‌های مدرن برای پشتیبانی از پردازش‌های هوش مصنوعی به توان‌هایی بالاتر از ۱۰۰ کیلووات نیاز دارند.
برای مدیریت این افزایش توان، فناوری‌های خنک‌سازی جدیدی معرفی شده‌اند. از جمله این فناوری‌ها می‌توان به خنک‌سازی مایع و غوطه‌وری کامل تجهیزات در مایعات غیر‌رسانا اشاره کرد. این روش‌ها به کاهش دمای تجهیزات و افزایش کارایی کمک می‌کنند. علاوه بر این، طراحی رک‌ها نیز تغییر کرده است. پروژه‌هایی مانند Open Rack به دنبال افزایش عرض رک‌ها به ۲۱ اینچ و بهبود جریان هوا هستند تا بتوانند تجهیزات بیشتری را در فضای محدود جای دهند
چه عواملی بر تعیین تعداد یونیت مورد نیاز تاثیرگذارند؟
تعیین تعداد مناسب یونیت رک به فاکتورهای متعددی بستگی دارد. نوع پروژه، آینده‌نگری در توسعه‌ی شبکه، فضای فیزیکی موجود و حتی نوع تجهیزات مورد استفاده، همگی در تصمیم‌گیری مؤثرند.
به‌عنوان مثال، اگر برنامه‌ای برای گسترش شبکه در آینده دارید، بهتر است حداقل ۲۰٪ فضای اضافه نسبت به نیاز فعلی در نظر بگیرید. انتخاب هوشمندانه، هزینه‌های ارتقاء در سال‌های آینده را به میزان چشمگیری کاهش خواهد داد.
چگونه یونیت رک در بهینه‌سازی مصرف انرژی موثر است؟
تهویه‌ی مناسب و جریان هوای استاندارد درون رک‌ها مستقیماً به کاهش مصرف انرژی کمک می‌کند. زمانی که تجهیزات با توجه به استاندارد یونیت رک به درستی چیدمان شوند، تهویه طبیعی و گردش هوا بهتر انجام می‌شود و سیستم‌های سرمایشی نیاز به انرژی کمتری خواهند داشت.
این کاهش مصرف انرژی، به ویژه در دیتاسنترهای بزرگ، می‌تواند صرفه‌جویی مالی قابل توجهی به همراه داشته باشد.

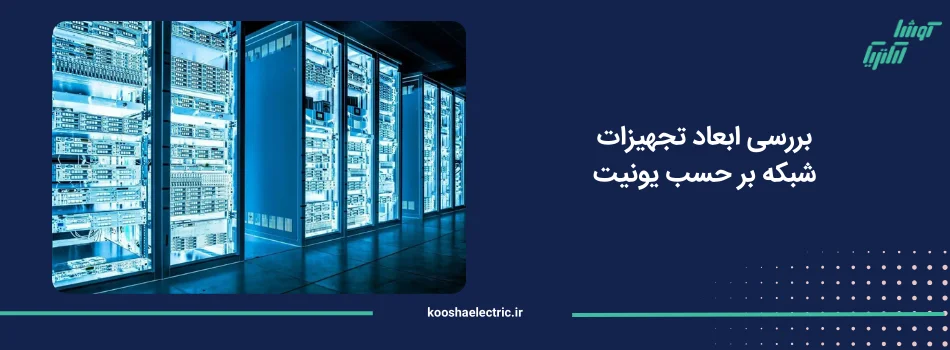

بررسی ابعاد تجهیزات شبکه بر حسب یونیت
در دنیای تجهیزات شبکه، نظم و انسجام فیزیکی نقش بسیار مهمی در عملکرد صحیح سیستم ایفا می‌کند. یکی از ابزارهای کلیدی برای رسیدن به این نظم، استفاده از استاندارد یونیت رک است. این استاندارد کمک می‌کند که بتوان تجهیزات مختلف را به‌درستی در رک‌ها نصب کرد و از فضای موجود به بهترین شکل بهره برد.
هر دستگاهی که برای نصب در رک طراحی می‌شود، ارتفاع مشخصی دارد که بر حسب یونیت (U) بیان می‌شود. یک یونیت برابر با ۴۴.۴۵ میلی‌متر است. برای مثال، یک سوئیچ معمولی ممکن است ارتفاعی معادل ۱U داشته باشد، در حالی که برخی سرورهای قدرتمند به فضایی معادل ۲U یا ۴U نیاز دارند.
بیشتر لوازم جانبی شبکه مانند سرورها، پچ پنل‌ها، سوئیچ‌ها و روترها با رعایت استاندارد یونیت رک تولید می‌شوند تا کاربر هنگام نصب با مشکل مواجه نشود. حتی برخی از تجهیزات مانند یو پی اس‌های رک مونت یا سیستم‌های مدیریت کابل نیز دارای ابعاد یونیتی مشخص هستند.
در طراحی رک، باید به نکاتی مانند فضای خالی بین تجهیزات هم توجه شود. قرار دادن تجهیزات بدون در نظر گرفتن فاصله‌ی مناسب می‌تواند باعث افزایش دما و کاهش کارایی شود. وجود یک یا دو یونیت فضای خالی بین دستگاه‌های داغ‌تر می‌تواند تهویه بهتری ایجاد کند.
در جدول زیر برخی از تجهیزات پرکاربرد و ابعاد معمول آن‌ها را مشاهده می‌کنید:
| نوع تجهیز شبکه | تعداد یونیت معمول | توضیحات |
| سوئیچ شبکه | ۱U تا ۲U | اغلب در مراکز داده و دفاتر استفاده می‌شود. |
| سرور رک مونت | ۱U تا ۴U | متناسب با میزان پردازش و فضای ذخیره‌سازی. |
| پچ پنل | ۱U | جهت نظم‌دهی به کابل‌های شبکه. |
| روتر | ۱U یا ۲U | بسته به مدل و توان عملیاتی متفاوت است. |
| یو پی اس رک مونت | ۲U تا ۶U | برای تأمین برق اضطراری. |
انتخاب دقیق ابعاد تجهیزات نه تنها از مشکلات نصب و تهویه جلوگیری می‌کند، بلکه توسعه آینده‌ی شبکه را نیز ساده‌تر می‌سازد. اگر تجهیزات جدیدی نیاز به اضافه شدن داشته باشند، آگاهی از ابعاد یونیتی آن‌ها به شما اجازه می‌دهد پیش‌بینی بهتری برای فضای مورد نیاز داشته باشید.
مقایسه ارتفاع بیرونی رک و ارتفاع مفید رک ( تعداد یونیت رک )
یکی از نکاتی که هنگام خرید رک باید به آن توجه ویژه‌ای داشته باشید، تفاوت بین ارتفاع بیرونی رک و ارتفاع مفید آن است. این دو مفهوم ممکن است در نگاه اول شبیه به نظر برسند، اما تفاوت‌های مهمی دارند که نادیده گرفتن آن‌ها می‌تواند مشکلات بزرگی ایجاد کند.
- ارتفاع بیرونی رک: شامل کل ارتفاع فیزیکی رک می‌شود که قاب، پایه، چرخ‌ها و سایر اجزا را هم دربرمی‌گیرد.
- ارتفاع مفید رک: فقط شامل فضایی است که می‌توان تجهیزات شبکه را داخل آن نصب کرد و بر حسب تعداد یونیت رک بیان می‌شود.
به عنوان مثال، ممکن است یک رک ارتفاع بیرونی ۲۱۰ سانتی‌متر داشته باشد اما فضای مفید داخلی آن فقط معادل ۴۲U باشد. این تفاوت ناشی از ضخامت بدنه، جایگاه تهویه و فضای نصب متعلقات اضافی است.
هنگام انتخاب رک، بسیار مهم است که تعداد واقعی یونیت رک قابل استفاده را ملاک قرار دهید، نه ارتفاع ظاهری آن. این موضوع به شما کمک می‌کند تا بهترین استفاده از فضای موجود را داشته باشید و طراحی بهینه‌ای برای شبکه‌ی خود انجام دهید.
تاثیر یونیت بر کیفیت رک شبکه
تعداد و کیفیت یونیت رک مستقیماً بر عملکرد و دوام شبکه شما تأثیر‌گذار است. رک‌هایی که طراحی دقیق و استانداردی ندارند، ممکن است مشکلاتی همچون تهویه نامناسب، لرزش تجهیزات، دشواری در نصب یا حتی آسیب فیزیکی به دستگاه‌ها ایجاد کنند.
در ادامه چند نکته مهم درباره‌ی تاثیر یونیت بر کیفیت شبکه را بررسی می‌کنیم:
- تهویه مناسب: رک‌هایی که دارای چینش صحیح یونیت‌ها هستند، جریان هوا را به‌خوبی هدایت می‌کنند و از داغ شدن تجهیزات جلوگیری می‌شود.
- مدیریت کابل‌ها: وجود فضای کافی بین یونیت‌ها باعث می‌شود کابل‌کشی نظم بهتری داشته باشد و تعمیرات یا ارتقاء سیستم راحت‌تر انجام شود.
- دسترسی آسان: رک‌هایی با طراحی مناسب بر اساس استاندارد یونیت رک این امکان را فراهم می‌کنند که بدون نیاز به باز کردن کل سیستم، به یک تجهیز خاص دسترسی پیدا کنید.
- افزایش طول عمر تجهیزات: با جلوگیری از گرم شدن بیش از حد یا ارتعاش زیاد، عمر مفید دستگاه‌ها افزایش پیدا می‌کند.
